電動風門廣泛應用于建材、冶金、礦山、電力等生產過程，自動控制或手動控制調節管路中介質流量之用。上海一環生產的電動圓形百葉式調節蝶閥的蝶瓣采用百葉式多軸結構，液體均勻，電傳動，啟閉力均勻，動作靈敏，性能可靠。
【產品用途】
電動風門廣泛應用于建材、冶金、礦山、電力等生產過程，自動控制或手動控制調節管路中介質流量之用。上海一環生產的電動圓形百葉式調節蝶閥的蝶瓣采用百葉式多軸結構，液體均勻，電傳動，啟閉力均勻，動作靈敏，性能可靠。
【產品主要技術參數】
|
公稱壓力PN |
0.005MPa |
泄漏量 |
≤3 |
|
適用溫度 |
-30～350℃ |
介質流速 |
≤25m/s |
|
適用介質 |
粉塵、含塵氣體 |
||
【主要外形和連接尺寸】
|
DN |
D1 |
D |
L |
L1 |
H1 |
H |
b |
Z-Фd |
|
500 |
555 |
600 |
220 |
300 |
900 |
1270 |
8 |
20-18 |
|
600 |
655 |
700 |
220 |
300 |
950 |
1370 |
10 |
20-18 |
|
700 |
755 |
800 |
240 |
300 |
1000 |
1470 |
10 |
20-18 |
|
800 |
870 |
930 |
240 |
365 |
1120 |
1640 |
10 |
24-23 |
|
900 |
970 |
1030 |
260 |
365 |
1170 |
1740 |
12 |
24-23 |
|
1000 |
1070 |
1130 |
260 |
365 |
1220 |
1840 |
12 |
28-23 |
|
1120 |
1190 |
1250 |
280 |
420 |
1430 |
2110 |
12 |
28-23 |
|
1250 |
1320 |
1380 |
280 |
420 |
1495 |
2240 |
14 |
32-23 |
|
1400 |
1470 |
1530 |
300 |
420 |
1570 |
2390 |
14 |
36-23 |
|
1600 |
1670 |
1730 |
320 |
450 |
1745 |
2660 |
14 |
40-23 |
|
1800 |
1870 |
1930 |
340 |
450 |
1845 |
2860 |
16 |
44-23 |
|
2000 |
2070 |
2130 |
360 |
450 |
1945 |
3060 |
16 |
48-23 |
|
2240 |
2310 |
2370 |
380 |
480 |
2095 |
3330 |
18 |
48-23 |
|
2500 |
2570 |
2630 |
420 |
480 |
2225 |
3590 |
18 |
52-23 |
|
2800 |
2870 |
2930 |
440 |
480 |
2375 |
3890 |
18 |
60-23 |
|
3000 |
3070 |
3130 |
460 |
480 |
2475 |
4090 |
18 |
60-23 |

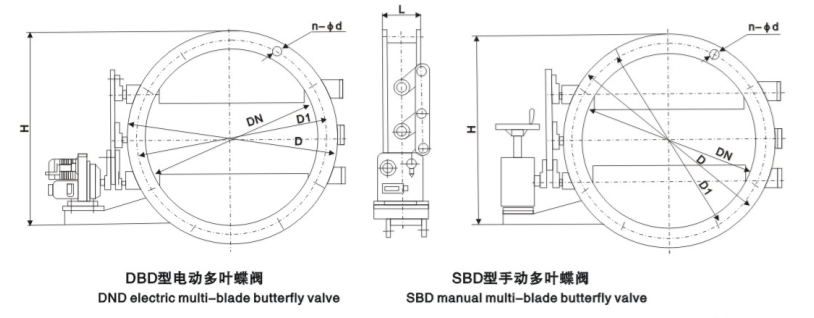

【產品外形結構】
